APV-plaat-type warmtewisselaar Onderdelen en functies roestvrij staal

Productbeschrijving

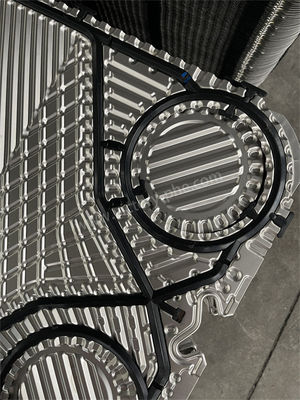

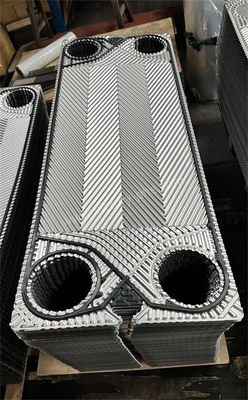

Roestvrij staal en titanium APV SPX warmtewisselaarplaat voor hoge warmtegeleidbaarheid

APV/SPXPlaten voor warmtewisselaars

1. De materialen voor warmtewisselaarplaten omvatten koolstofstaal, roestvrij staal, aluminium en legeringen daarvan, messing, monel, nikkel, aluminium, titanium, enz. Op dit moment wordt roestvrij staal het meest gebruikt.Vanwege de goede corrosiebestendigheid van titaniumHoewel titanium erg duur is, worden titaniumplatenwarmtewisselaars nog steeds veel gebruikt in zeer corrosieve situaties.De dikte van de plaat is erg dun.De sleutel tot de productie van plaatwarmtewisselaars is de vorming van platen, die momenteel bijna allemaal gestempelde platen zijn.

2. De producten zijn voornamelijk geschikt voor /ACCESSEN/GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, enz.

Verzoeken

Productieproces:

• Voorbereiding van grondstoffen: Als grondstoffen worden hoogwaardige roestvrijstalen platen geselecteerd vanwege hun uitstekende corrosiebestendigheid en thermische geleidbaarheid.De plaatdikte wordt bepaald op basis van productspecificaties en ontwerpvereisten.
• Snijden en gelijkstellen: De roestvrijstalen platen worden met behulp van werktuigen nauwkeurig gesneden om aan de ontwerpvereisten te voldoen.
• Stempelen: De platte platen worden met behulp van een hydraulische pers gestempeld om specifieke haringbeenpatronen te creëren.Precieze controle wordt gehandhaafd tijdens het stempelproces om vervorming of beschadiging van de plaat te voorkomen.
• Oppervlaktebehandeling: De platen ondergaan oppervlaktebehandeling zoals polijsten, zandblazen of coating om de corrosiebestendigheid en de warmteoverdracht te verbeteren.De keuze van de behandelingsmethode is afhankelijk van specifieke vereisten..
• Montage en inspectie: De platen worden volgens de ontwerpvereisten geassembleerd en vormen een afneembare plaatwarmtewisselaar met rubberen pakketdichtingen of een volledig gelaste plaatwarmtewisselaar door middel van argonbooglassen.Bij montage wordt gewaarborgd dat de banden strak zijn bevestigd en dat er geen gaten zijn.Na de montage wordt een strenge prestatiedruktest uitgevoerd en wordt een fabrieksrapport afgegeven om na te gaan of de kwaliteitsnormen worden nageleefd.

Werkingsbeginsel:

• Plaatwarmtewisselaar bestaat uit het stapelen van metalen platen met een bepaalde golfvormige vorm om een nieuw type zeer efficiënte warmtewisselaar te maken.De structuur van de plaatwarmtewisselaar omvat pakkingen, klemplaten (verplaatsbare eindplaat, vaste eindplaat) en een kader (boven- en onderste leidingsstaven, voorste steunpilaar).scheppen van afzonderlijke kanalen voor de koude en hete vloeistoffenDe koude en hete vloeistoffen stromen door hun respectieve kanalen en wisselen warmte uit met de aangrenzende platen om de gewenste temperatuur te bereiken.
• Elke plaat heeft openingen aan haar vier hoeken, en wanneer ze in een plaatbundel worden samengesteld, vormen ze distributie- en verzamelkanalen voor de vloeistoffen.Na de warmte-uitwisseling tussen de koude en hete vloeistoffen, worden ze teruggestuurd naar hun respectieve verzamelkanalen en in omloop gebracht voor hergebruik.
