GEBRUIKSBESCHRIVING

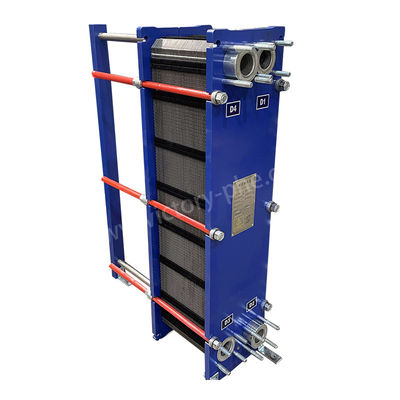

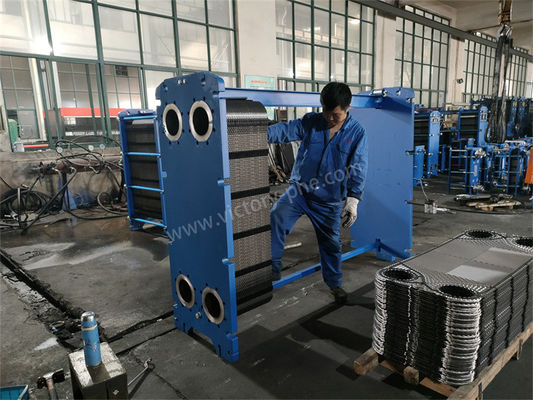

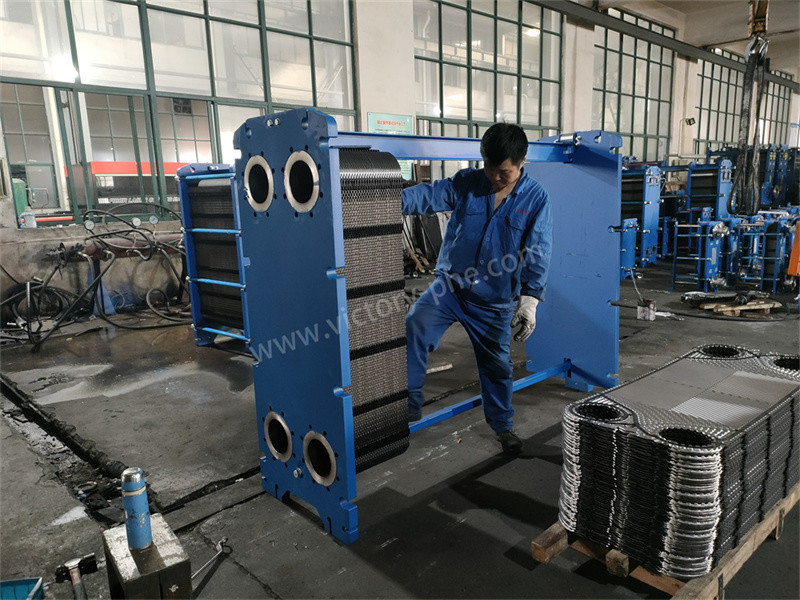

VH05 Roestvrijstalen gasketplaat tot plaat warmtewisselaar voor HVAC-systemen, koeling, waterkoeling

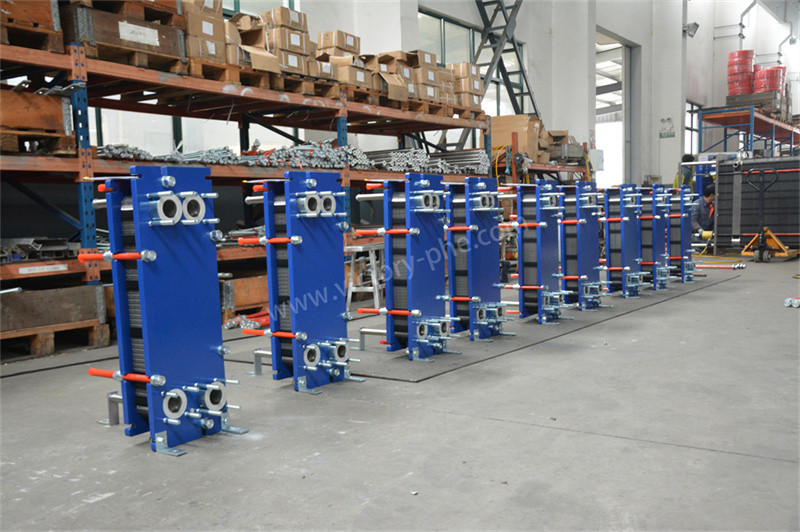

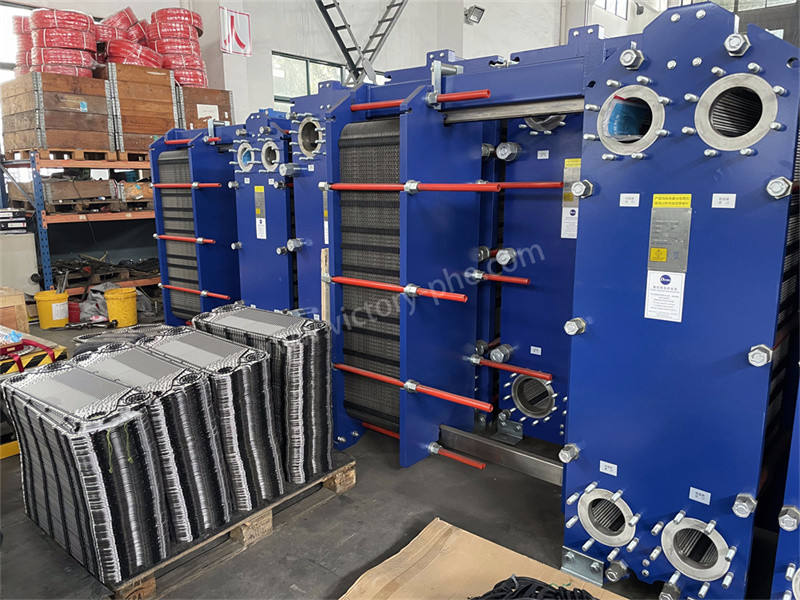

Platenwarmtewisselaars
Plaatwarmtewisselaars hebben een breed scala aan toepassingen in verschillende industrieën vanwege hun efficiëntie, compact ontwerp en veelzijdigheid.
1. HVAC-systemen:Plaatwarmtewisselaars worden gebruikt in verwarmings-, ventilatiesystemen en airconditioningsystemen om warmte tussen luchtstromen, water of koelmiddelen over te brengen.
2- Koeling:Plaatwarmtewisselaars worden gebruikt in koelsystemen voor koeling en warmterugwinning.
Voedsel- en drankindustrie: Plaatwarmtewisselaars worden gebruikt voor pasteurisatie, verwarming, koeling en sterilisatieprocessen in de voedsel- en drankindustrie.
3Chemische verwerking:Plaatwarmtewisselaars worden in chemische verwerkingsinstallaties gebruikt voor het verwarmen, koelen, condenseren en verdampen van verschillende chemicaliën.
4Energieopwekking:Plaatwarmtewisselaars worden in elektriciteitscentrales gebruikt voor het koelen van turbine smeerolie, koelwatercircuits en warmterugwinningssystemen.
5Zeevaart:Plaatwarmtewisselaars worden gebruikt in maritieme toepassingen voor koelmotoren, generatoren en HVAC-systemen op schepen en offshoreplatformen.
6Farmaceutische industrie:Plaatwarmtewisselaars worden gebruikt voor verwarming, koeling en sterilisatieprocessen in de farmaceutische productie.
7Olie- en gasindustrie:Plaatwarmtewisselaars worden gebruikt voor verwarmings- en koelprocessen in olieraffinaderijen, petrochemische installaties en aardgasverwerkingsinstallaties.
Dit zijn slechts enkele voorbeelden van de vele toepassingen waarin plaatwarmtewisselaars een cruciale rol spelen bij efficiënte warmteoverdrachtprocessen.
|
Model |
DLXU03/DLXM3 |
|
Dikte van de plaat |
0.5/0.6 mm |
|
Grootte van het plaatgat |
50 mm |
|
Maximale doorvoer |
45 m3/h |
|
Adapterpijp voor grote diameter |
DN50 |
|
Werkdruk |
1.0/1.6MPa |
|
Testdruk |
1.3/2.1Mpa |
|
Model |
Standaard maximale doorstroming m3/h |
Maximaal aantal geassembleerde stukken N |
Afmeting van de klem Een |
Maximale lengte L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Productparameter van een gasketplaatwarmtewisselaar | |
| Artikel 1 | plaatwarmtewisselaar |
| Merken | Overwinning |
| Plaatmateriaal | Titanium/nikkel/hastolly/roestvrij staal 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Materiaal van de pakking | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Framemateriaal | Geverfd koolstofstaal |
| Kleur van het frame | blauw of aangepaste kleur |
| Type verbinding | flenst of draad |
| Flankenstandaard | ANSI ASME BS BA JIS DIN GB ISO |
| Vergrendelingsbout | M24 M30 M39 |
| Ontwerpdruk | maximaal 20mpa, laagst 10mpa |
| Werkdruk | normaal 12,5 Mpa |
| MOQ | 1 set |
| Pakket | polyhouten hoesje |
| Garantie | een jaar |
| OEM-producten | Kan vervangen |
|
Plaatmateriaal |
Geschikte vloeistof |
|
roestvrij staal (SUS304, 316L enz.) |
Zuiver water, rivierwater, eetbaar zout water, minerale olie |
|
Titanium, Ti-pd |
Zoutwater, zeewater, zoutwater |
|
SMO254 |
Verdunde zwavelzuur, Zoutwateroplossing, Anorganische waterige oplossing |
|
Ni |
Hoge temperatuur, hoge concentratie bijtende zout |
|
Hastelloy (C276, C22) |
Geconcentreerd zwavelzuur, zoutzuur, fosforzuur |
|
Hoofddeksel |
Werktemperatuur (°C) |
Geschikte vloeistof |
|
NBR |
-15 ~ +135 |
Water, zeewater, mineraalzout, pekelwater |
|
EPDM |
-25 ~ +180 |
Warm water, stoom, zuur, basis |
|
F26 |
-25 ~ +230 |
Zuur, base, vloeistof |
|
FTP |
0 ~ +160 |
Geconcentreerd zuur, basis, olie bij hoge temperatuur, damp |
In een HVAC-systeem (verwarming, ventilatie en airconditioning) werkt de plaatwarmtewisselaar door warmte tussen twee verschillende vloeistoffen, meestal water en lucht, over te dragen.Hier is hoe de plaat warmtewisselaar werkt in een HVAC-systeem:
Warmteoverdracht:In een plaatwarmtewisselaar stromen hete en koude vloeistoffen in afzonderlijke kanalen die door de platen worden gevormd.
Verwarmingsefficiëntie:De platen in de plaatwarmtewisselaar zijn dun en hebben een groot oppervlak, waardoor een efficiënte warmteoverdracht tussen vloeistoffen mogelijk is.
Continu stroom:Als vloeistoffen door de door de platen gevormde kanalen stromen, vindt er warmte-uitwisseling plaats.
Temperatuurcontrole:De plaatwarmtewisselaar is ontworpen om de temperatuur van de lucht die door het HVAC-systeem wordt geblazen te regelen, zodat de ruimte indien nodig wordt verwarmd of gekoeld.
Kortom, de plaatwarmtewisselaar speelt een belangrijke rol in de efficiëntie van het HVAC-systeem, omdat het de luchttemperatuur helpt reguleren en het thermisch comfort in woonruimten verbetert.commerciële en industriële gebouwen.
