GEBRUIKSBESCHRIVING

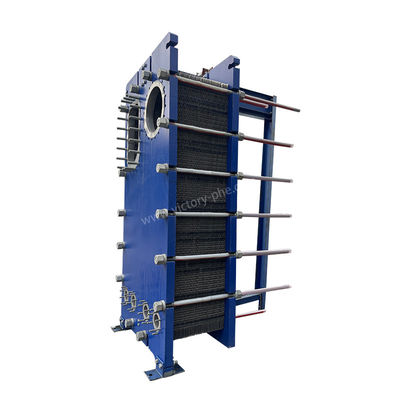

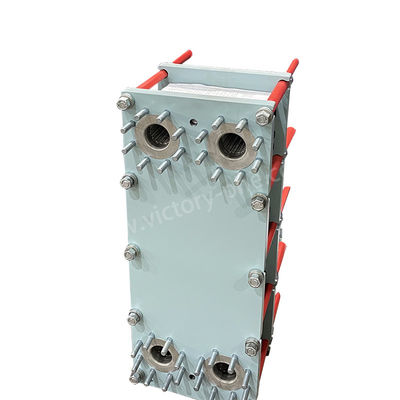

VH05 Roestvrijstalen plaatwarmtewisselaar voor HVAC, koeling en waterkoeling
Platenwarmtewisselaars
Plaatwarmtewisselaars hebben een breed scala aan toepassingen in verschillende industrieën vanwege hun efficiëntie, compact ontwerp en veelzijdigheid.
1. HVAC-systemen:Plaatwarmtewisselaars zijn essentiële onderdelen van verwarmings-, ventilaties- en airconditioningsystemen (HVAC), die een efficiënte warmteuitwisseling tussen verschillende media mogelijk maken, waaronder lucht, water,en koelmiddelenHun aanwezigheid is van vitaal belang om optimaal thermisch comfort en efficiënte werking van HVAC-systemen te garanderen.
2- Koeling:Plaatwarmtewisselaars hebben een breed scala aan toepassingen in koelsystemen en vervullen een cruciale rol bij koelingswerkzaamheden en vergemakkelijken warmteherstel.Plaatwarmtewisselaars worden veel gebruikt voor essentiële processen zoals pasteurisatieDe essentiële functie ervan is het handhaven van precieze temperatuuromstandigheden om de kwaliteit en veiligheid van diverse voedingsmiddelen en dranken te waarborgen.
3Chemische verwerking:Plaatwarmtewisselaars worden in chemische verwerkingsinstallaties gebruikt voor het verwarmen, koelen, condenseren en verdampen van verschillende chemicaliën.
4Energieopwekking:Plaatwarmtewisselaars worden in elektriciteitscentrales gebruikt voor het koelen van turbine smeerolie, koelwatercircuits en warmterugwinningssystemen.
5Zeevaart:Plaatwarmtewisselaars worden gebruikt in maritieme toepassingen voor koelmotoren, generatoren en HVAC-systemen op schepen en offshoreplatformen.
6Farmaceutische industrie:Plaatwarmtewisselaars worden gebruikt voor verwarming, koeling en sterilisatieprocessen in de farmaceutische productie.
7Olie- en gasindustrie:Plaatwarmtewisselaars worden gebruikt voor verwarmings- en koelprocessen in olieraffinaderijen, petrochemische installaties en aardgasverwerkingsinstallaties.
Dit zijn slechts enkele voorbeelden van de vele toepassingen waarin plaatwarmtewisselaars een cruciale rol spelen bij efficiënte warmteoverdrachtprocessen.
|
Model |
DLXU03/DLXM3 |
|
Dikte van de plaat |
0.5/0.6 mm |
|
Grootte van het plaatgat |
50 mm |
|
Maximale doorvoer |
45 m3/h |
|
Adapterpijp voor grote diameter |
DN50 |
|
Werkdruk |
1.0/1.6MPa |
|
Testdruk |
1.3/2.1Mpa |
|
Model |
Standaard maximale doorstroming m3/h |
Maximaal aantal geassembleerde stukken N |
Afmeting van de klem Een |
Maximale lengte L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Productparameter van een gasketplaatwarmtewisselaar | |
| Artikel 1 | plaatwarmtewisselaar |
| Merken | Overwinning |
| Plaatmateriaal | Titanium/nikkel/hastolly/roestvrij staal 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Materiaal van de pakking | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Framemateriaal | Geverfd koolstofstaal |
| Kleur van het frame | blauw of aangepaste kleur |
| Type verbinding | flenst of draad |
| Flankenstandaard | ANSI ASME BS BA JIS DIN GB ISO |
| Vergrendelingsbout | M24 M30 M39 |
| Ontwerpdruk | maximaal 20mpa, laagst 10mpa |
| Werkdruk | normaal 12,5 Mpa |
| MOQ | 1 set |
| Pakket | polyhouten hoesje |
| Garantie | een jaar |
| OEM-producten | Kan vervangen |
|
Plaatmateriaal |
Geschikte vloeistof |
|
roestvrij staal (SUS304, 316L enz.) |
Zuiver water, rivierwater, eetbaar zout water, minerale olie |
|
Titanium, Ti-pd |
Zoutwater, zeewater, zoutwater |
|
SMO254 |
Verdunde zwavelzuur, Zoutwateroplossing, Anorganische waterige oplossing |
|
Ni |
Hoge temperatuur, hoge concentratie bijtende zout |
|
Hastelloy (C276, C22) |
Geconcentreerd zwavelzuur, zoutzuur, fosforzuur |
|
Hoofddeksel |
Werktemperatuur (°C) |
Geschikte vloeistof |
|
NBR |
-15 ~ +135 |
Water, zeewater, mineraalzout, pekelwater |
|
EPDM |
-25 ~ +180 |
Warm water, stoom, zuur, basis |
|
F26 |
-25 ~ +230 |
Zuur, base, vloeistof |
|
FTP |
0 ~ +160 |
Geconcentreerd zuur, basis, olie bij hoge temperatuur, damp |
Plaatwarmtewisselaars zijn onmisbare onderdelen binnen HVAC-systemen en spelen een cruciale rol bij de overdracht van warmte tussen verschillende vloeistoffen, zoals lucht en water.Hier is een samenvatting van hoe ze werken in een HVAC systeem:
1Warmteoverdracht:De plaatwarmtewisselaar bestaat uit afzonderlijke kanalen voor hete en koude vloeistoffen, waardoor de warmte van de hete vloeistof naar de koude vloeistof door de metalen platen wordt overgebracht.
2Efficiënte warmteoverdracht:De dunne platen van de warmtewisselaar hebben een grote oppervlakte en zorgen voor een efficiënte warmte-uitwisseling tussen de vloeistoffen.
3. Continu Flow:De vloeistoffen stromen continu door de door de platen gecreëerde kanalen en bevorderen een snelle en effectieve warmteoverdracht.
4Temperatuurcontrole:De plaatwarmtewisselaar reguleert actief de temperatuur van de door het HVAC-systeem circulerende lucht en garandeert een passende verwarming of koeling om het gewenste comfortniveau te bereiken.
Kortom, plaatwarmtewisselaars zijn essentiële onderdelen van HVAC-systemen, waardoor hun efficiëntie wordt verhoogd en een optimaal warmtecomfort wordt gecreëerd in verschillende omgevingen, waaronder residentiële, commerciële en industriële installaties.,en industriële gebouwen.
